高エネルギー吸収型
落石防止柵ハイジュールネット
ハイジュールネットの技術導入
ハイジュールネットの開発コンセプト
ハイジュールネットの特長
ハイジュールネットの型式
落石除去要領（補修フロー）
高エネルギー吸収型
土砂防止柵ハイジュールネット
積雪対応型ハイジュールネット
ハイジュールネットの技術導入
- 新技術の導入
神鋼建材工業株式会社が、スイス連邦研究所自然災害部（ＷＳＬ）で、認証されたＰＦＥＩＦＥＲ／ＩＳＯＦＥＲ社の技術を基に、日本国内の地形に合った仕様で開発。 - 斜面待ち受けの高エネルギ−吸収柵の工法が日本市場に少ない
- ロックシェッドや落石防護壁に比べコストダウンが可能
（従来工法で最も安価な落石防護壁に比べコストが圧縮可能）
ハイジュールネットの開発コンセプト
- 高エネルギ−の落石を捕捉できることができる。（ 250ｋＪ〜3000ｋＪ）
- 耐久性を高くする。（鋼材＝溶融亜鉛めっき、ケーブル：亜鉛ｱﾙﾐ合金めっき品）
- 維持管理が容易なこと。
- スイス国内基準をベ−スにし、日本国内の仕様と規格により、日本国内で製造、販売
ハイジュールネットの特長
- ケーブルネットは、ワイヤロープの交点を交点クリップで工場で圧着して出荷しています
- 特殊なブレ−キエレメントを組み込んで大きな落石のエネルギ−を柔軟な構造で吸収します。
- 一度落石を受けても現地で簡易な補修により機能を回復します。
- 大掛りな基礎を必要としません。
- 樹木の伐採も最小限にとどめ、周辺環境と同化します。
高エネルギー吸収型 落石防止柵ハイジュールネット工法の型式
| 吸収エネルギー（kJ) | 型式 | 棚高（H） | ケーブルネットの寸法 |
|---|---|---|---|
| 250 | HJN-250 | 3.0m〜4.0m | 300×300×(9/10) |
| 500 | HJN-500 | 3.0m〜5.0m | 200×200×(9/10) |
| 1,000 | HJN-1000 | 3.0m〜6.0m | 200×200×(9/10) |
| 1,500 | HJN-1500 | 3.0m〜6.0m | 150×150×(9/10) |
| 2,000 | HJN-2000 | 4.0m〜7.0m | 140×140×(10/12) |
| 3,000 | HJN-3000 | 4.0m〜7.0m | 140×140×(10/12) |

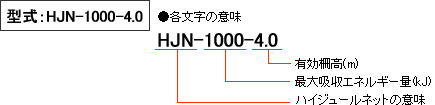

例）防護柵の可能吸収エネルギー1000kJ、有効柵高4.0mの場合

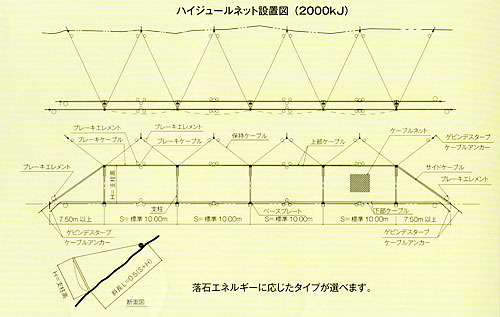

設置図

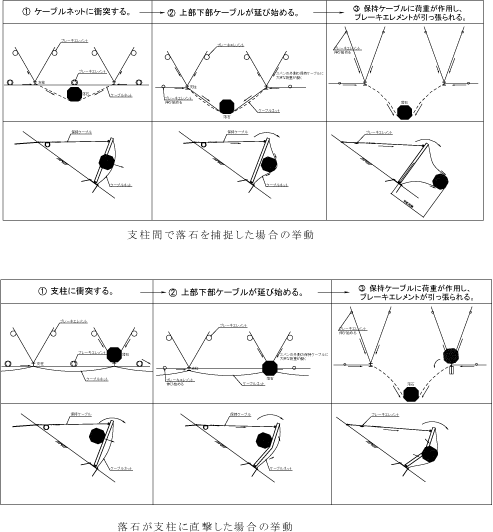

システム図
ハイジュールネット施工の様子（動画）

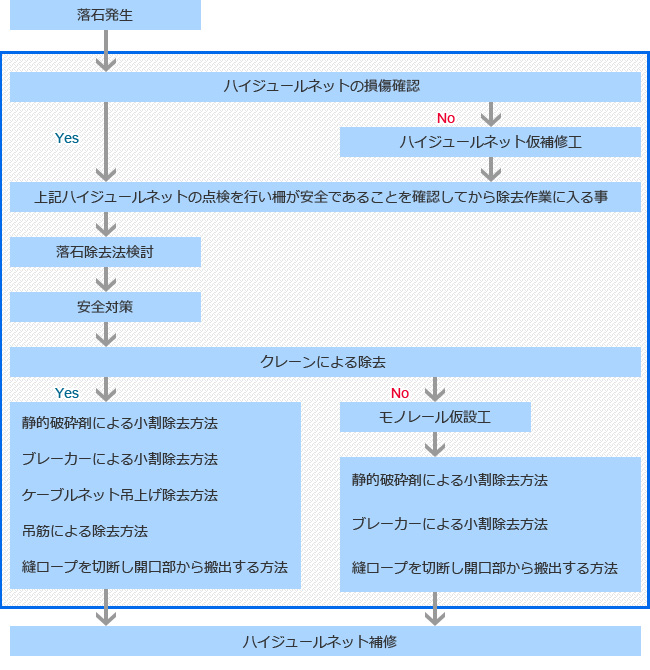

落石除去要領（補修フロー）
※上図をクリックすると「落石除去要領」資料（pdf)が確認できます。
